Beskrivelse
Eksperimentemner: ..
• Ohms lov
• Parallelle modstandskredsløb
• Seriemodstandskredsløb
• Ukendt modstand
• Potentiometre
• Spændingsdelere uden belastning
• Spændingsdelere med belastning
• Afladning af en kondensator
• Broensrettere
• Halvbølge-ensrettere
• Karakteristisk kurve for en lampe
• Karakteristikkurve for en LED
• Karakteristisk kurve for en siliciumdiode
• Karakteristisk kurve for en zenerdiode
• LC parallelt resonanskredsløb
• LC-seriens resonanskredsløb
• RLC-seriens resonanskredsløb
Produktinformation: ..

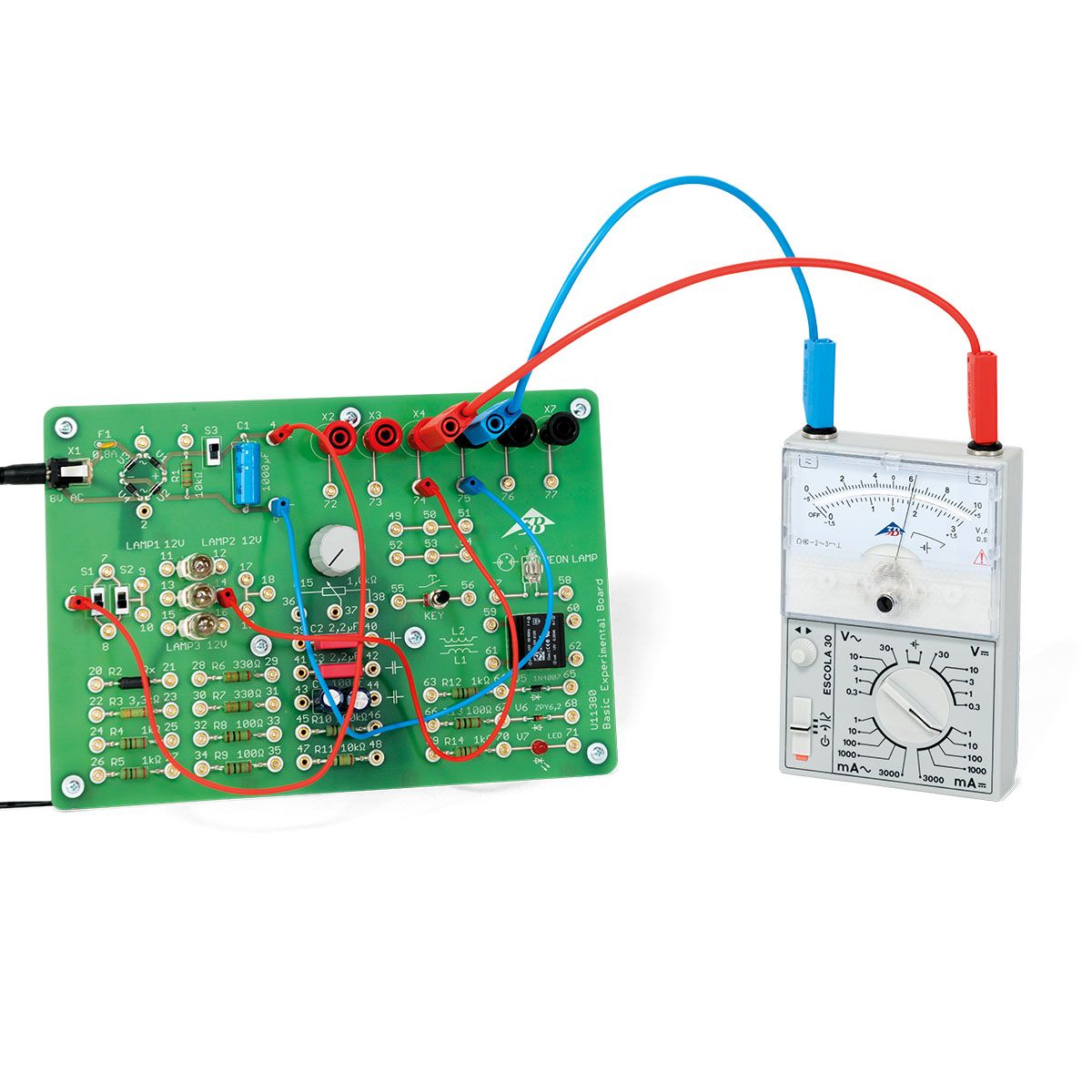

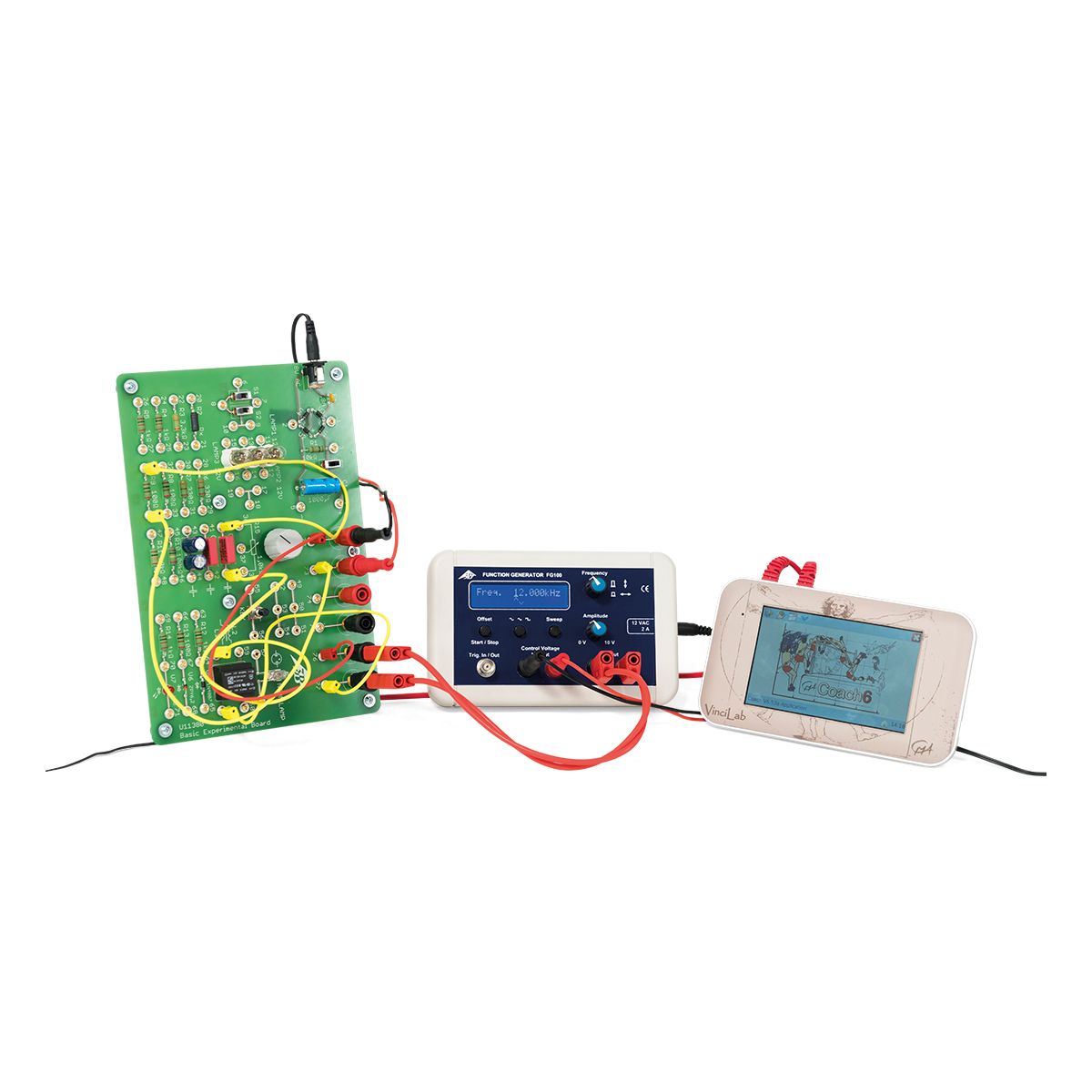

Eksperimentbræt med grundlæggende kredsløb til elektricitet og elektronik: kredsløbskomponenter, Ohms lov, Kirchhoffs love, reostat- og potentiometerkredsløb, tovejskobling, opladnings- og afladningskurver for en kondensator, induktive effekter i DC- og AC-kredsløb. Enkle halvlederkredsløb til bestemmelse af diodekarakteristika, ensretterkredsløb, filterfaktorer. Komponenterne kan forbindes via 2 mm-fatninger ved hjælp af jumpere og eksperimentledninger. Seks 2 mm / 4 mm sikkerhedsfatningsadaptere medfølger til tilslutning af 4 mm eksperimentledninger.
Sikkerhedstransformer i overensstemmelse med EN 61558-2-6.
Sikker isolation mellem strømforsyning og udgangskredsløb.
Specifikationer: ..
Dimensioner: ca. 233 mm x 160 mm
Leveringsomfang: ..
10 Ledninger (5 røde og 5 blå) med 2 mm stik, 20 cm lange
10 Jumpere
1 Stikstrømforsyning 8 V AC/500 mA

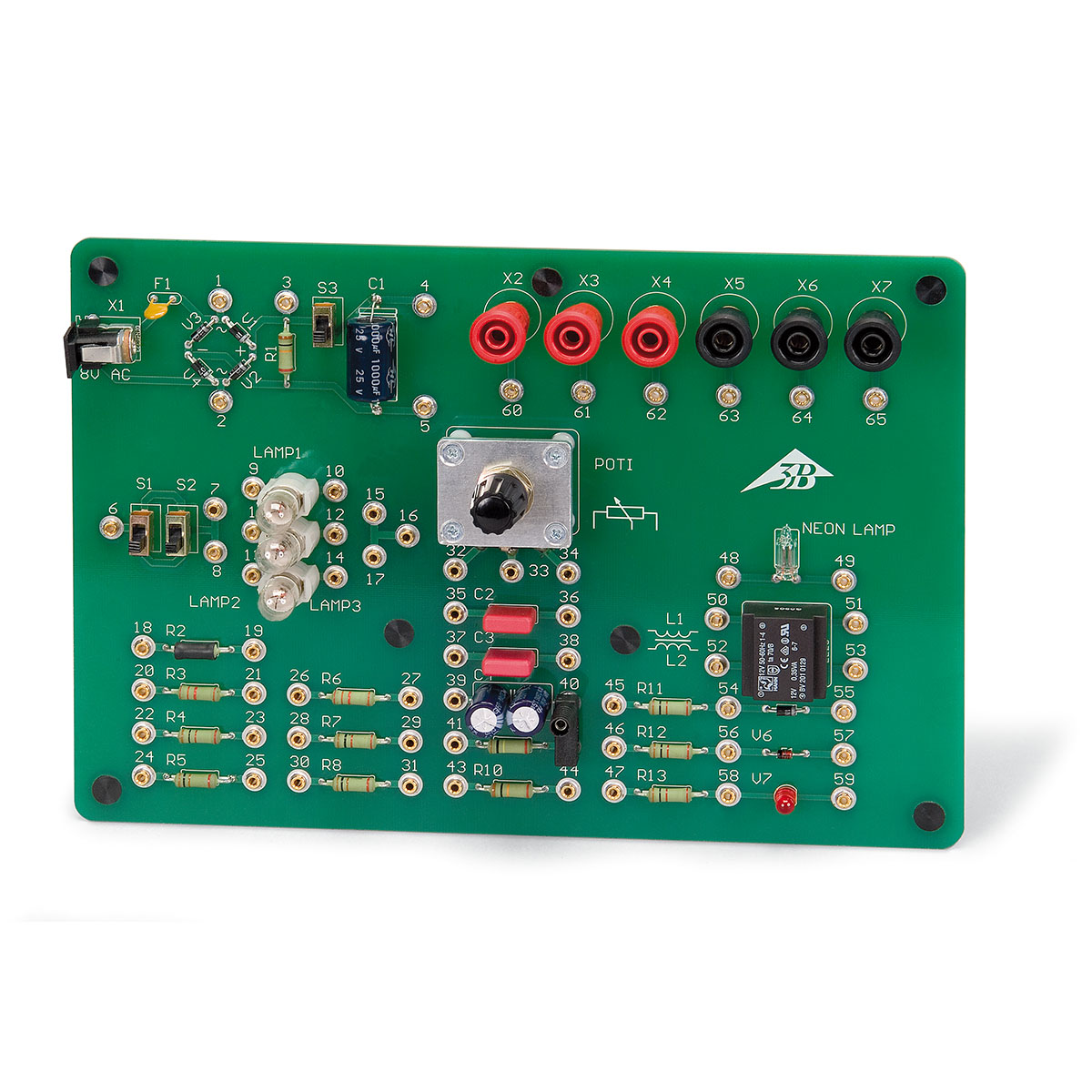

1 kort med følgende elektroniske komponenter:
13 0,5 W modstande fra 100 Ω – 100 kΩ
1 Potentiometer, 1 kΩ
3 Glødelamper, 12 V
2 Skydekontakter
5 Kondensatorer (2x 2,2 μF, 1x 100 μF [bipolar], 1x 1000 μF)
5 1 A ensretterdioder
1 Zenerdiode
1 Rød lysdiode
1 Neon fluorescerende lys
1 Transformer, 12 V
